2口kvm切换器使用方法简述

文章出处:IT资讯 阅读次数:2,258 发表时间:2018年6月30日下午8:52

2kvm切换器比较常用的有两种类型:线机一体和桌面型。

所谓线机一体就是kvm切换器主机和连接线是固定在一起的;桌面型的是kvm切换器主机和连接线是分开的。样式看下图:

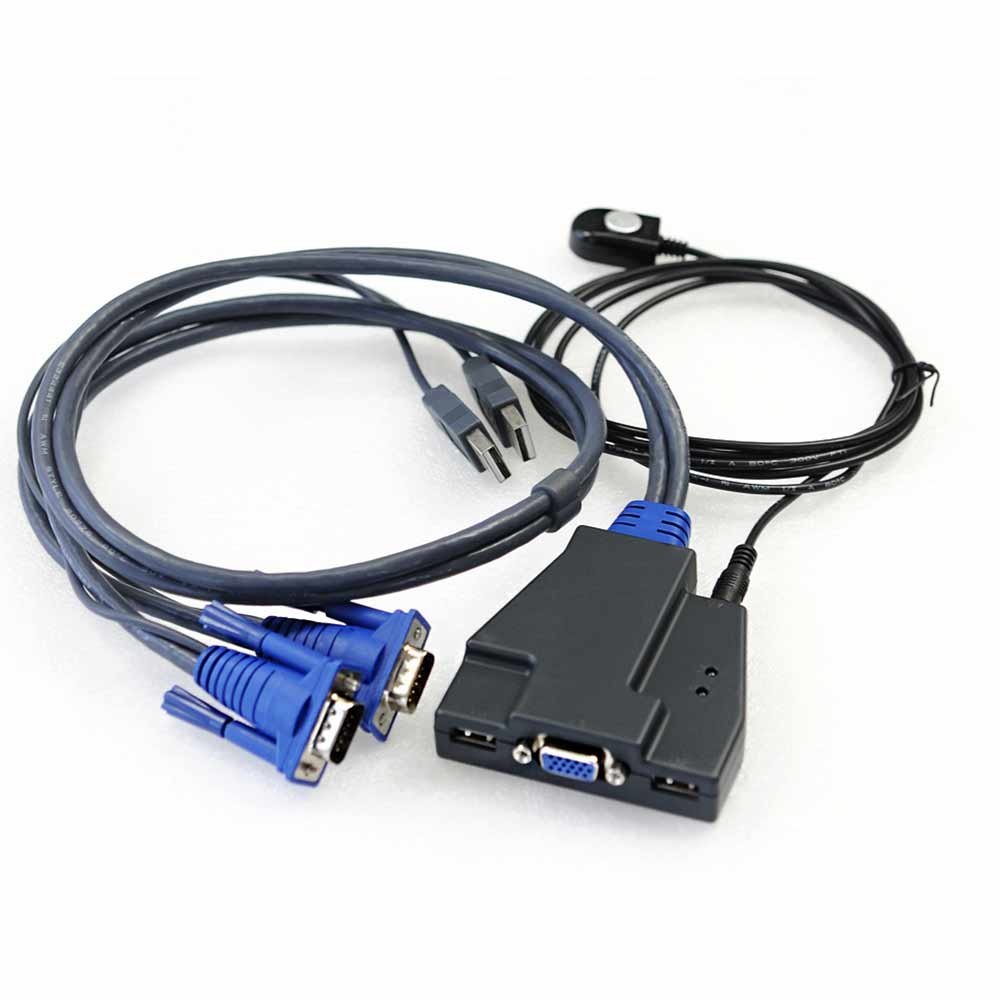

 线机一体kvm切换器

线机一体kvm切换器(上图示)

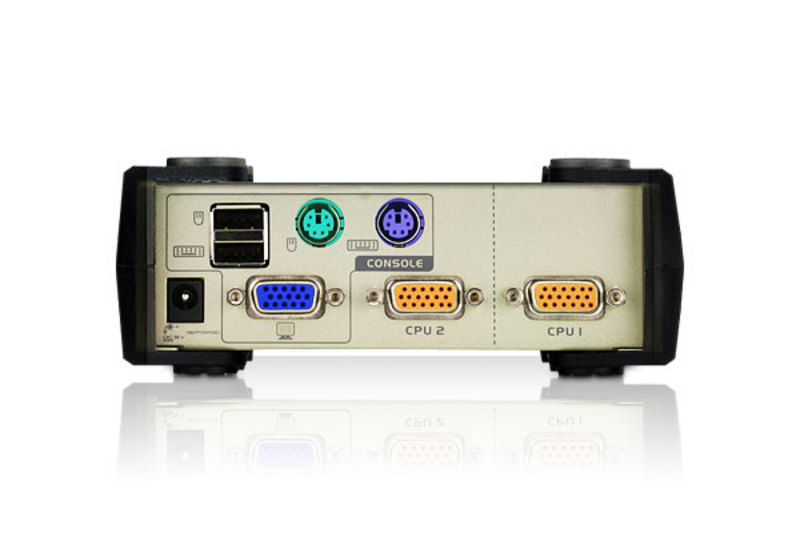

 桌面式kvm切换器

桌面型kvm切换器(上图示)



以下简单说明两种kvm切换器的使用:

一、线机一体

服务器端连接线有USB+VGAPS2+VGA两种类型;切换方式一般是热键或者外接按钮切换;

无需安装软件,支持热插拔,有些还可支持外设USB 存储设备

详细参数参考《KA1302 2口线控USB KVM切换器》。

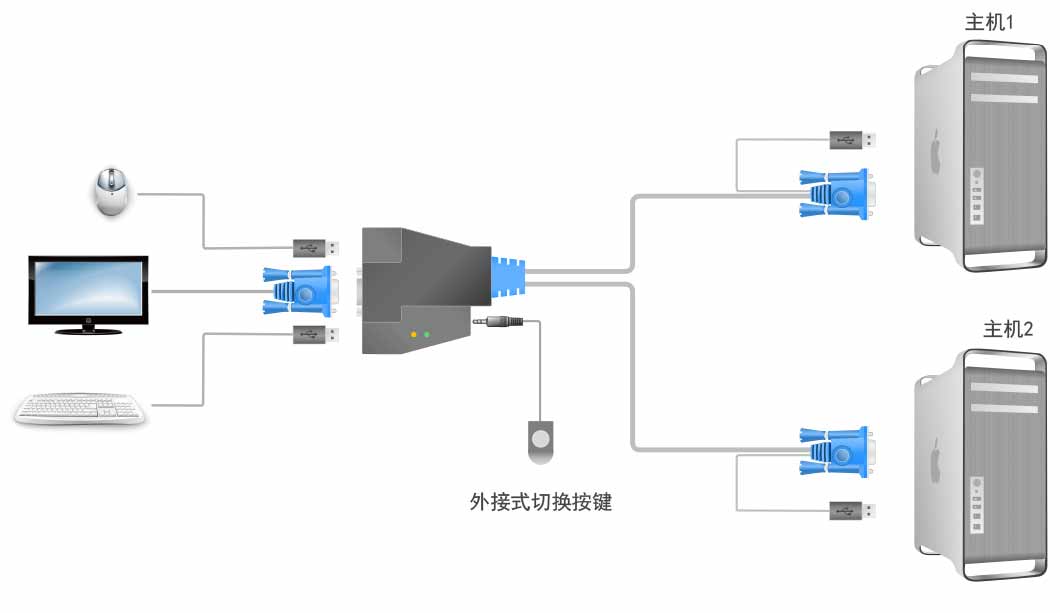

连接拓扑图如下:

 线机一体kvm拓扑图

二、桌面型

桌上型控制设备,其能让用户从单一KVM控制端(PS/2USB接口的键盘、鼠标与VGA显示器)访问2台电脑。安装简易且快速,仅需将线缆连接至适当的连接端口,不需设定或安装软件,且不会有不兼容的问题;可直接撷取键盘输入信号,能支持跨平台的运作。

安装是将kvm主机通过专用连接线连接PC或者服务器;

切换方式:OSD菜单、热键、按钮切换器

一组PS/2-USB VGA控制端能管理2VGA接口的电脑

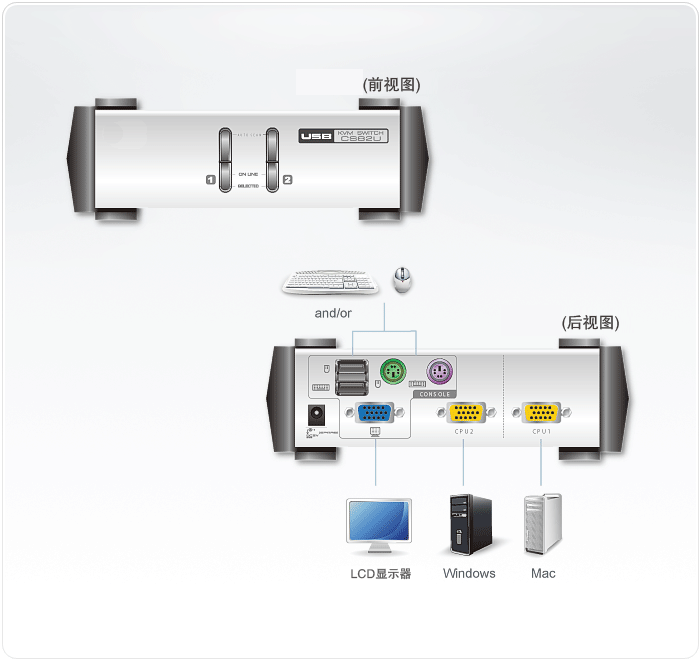

拓扑图如下:

 桌面式kvm切换器连接拓扑图

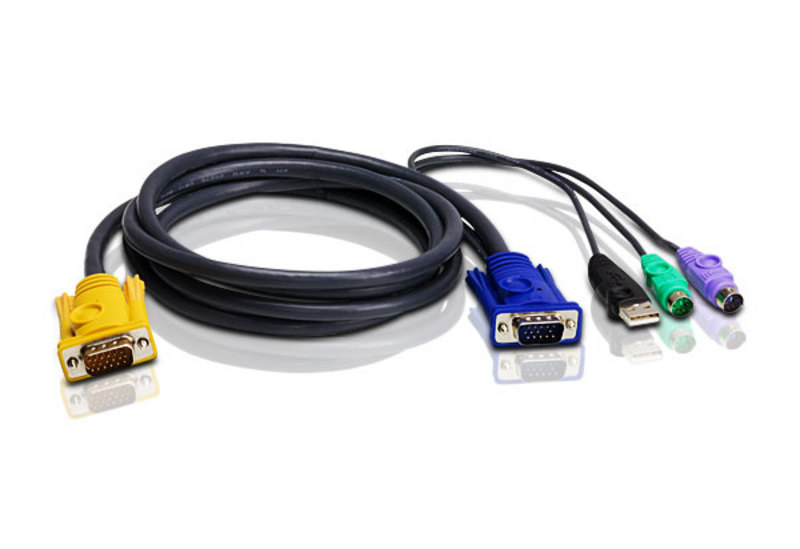

连接线如下

kvm配线

提供USB及PS/2信号电脑端连接头

三合一(鼠标/键盘/影像)SPHD信号 KVM切换器端连接头
