机柜重要组成设备kvm切换器——多通道远程ipkvm

文章出处:IT资讯 阅读次数:2,731 发表时间:2018年4月22日下午9:20

一、机房描述与需求分析:

某银行系统内目前有1个机房位于负一楼,机房大概有30台服务器,服务器分散的比较开;

要求:

1、机房内可支持管理员本地管理;

2、其他楼层有管理员能够实现远程IP管理;

3、要实现4个人能够管理所有服务器,要求布线简单美观。

目前需要使用一整套KVM系统将服务器资源进行整合,实现统一安全管理。

1)部署简单,在原有的网络结构上灵活部署,不需要破坏原有网络结构,在进行安装部署时保证原网络正常运行。

2)良好的拓展性,如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT硬件设备。

由于以上几点,本方案充分考虑了对服务器设备的管理的集中性,管理者使用的安全性,系统的稳定及性,实用性以及之后的可扩张性设计而成。

二、方案设计:

1、系统设计原则

实用性,适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充

2、系统总体设计方案

1.方案系统配置:

型号

品牌

产品描述

数量

ls2701

秦安

1U机架式/17″显示器/1个端口/USB接口/1280×1024 75Hz/交流供电/配置1条1.8米USB接口配线

1

ht5432

秦安

机架型/支持1个本地控制端以及4个远程控制端/32个CAT5端口(主机到被控设备间网线长度可达50米)/支持虚拟媒体/支持模拟音频IP传送/双电源/双千兆网口

1

cm0906

秦安

计算机接口模块,USB/VGA接口,带虚拟媒体功能

32

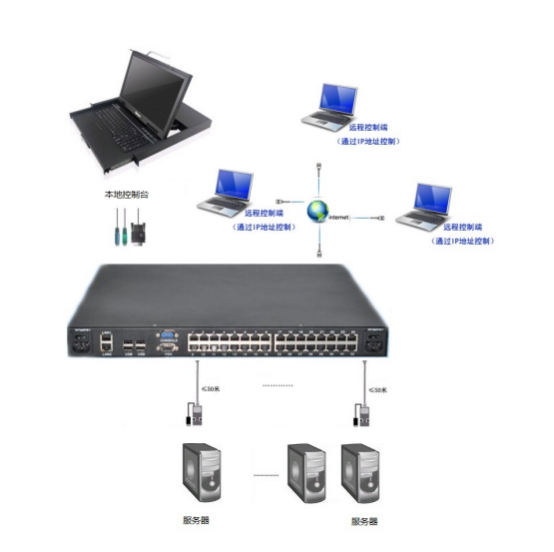

2.方案拓扑图

3.方案概述

本方案机房内服务器很分散,数量只有30台不算特别多一台KVM就能管理,要求实现4个管理员通过远程访问管理所有服务器,配置ht5432实现其他楼层访问,再配置ls2701实现机柜本地管理。

4.方案实现

ht5432:将机房内的每台服务器VGA接口及USB接口通过VGA-US-V3模块配合网线布线与KVM主机相连,所有服务器均采用统一连接方式,规范化管理,网线距离可达50米所以机柜走线长度满足且美观,ht5432支持4独立远程管理通道,可以实现4位管理员通过远程IP的方式来进行管理。

ls2701:通过ls2701的配线连接ht5432的控制接口,即可实现在ls2701上面管理所有服务器。

扩展性:可满足将来服务器的扩展性,增加的服务器整合到原有的系统中,实现新老系统的完美结合,配置简单,配置好后即可投入正常应用。

热插拔:系统均采用USB接口连接,通用性强,更稳定,支持热插拔。

布线美观:所有跨机柜及远距离的线材均采用标准网线连接,实用性强,长距离走线方便,使机房更加美观。

稳定性:所有产品均采用工业级标准,方案成熟,产品经过多年市场验证,稳定性强。

三、kvm详细参数:

1、32口数字kvm切换器


硬件特点

● 1U 高度,适应于19〞标准机柜安装,金属结构。

● 提供1个本地用户通道,支持USB鼠标/键盘、VGA显示接口。

● 提供2个独立IP通道,可供4位IP用户通过KVM over IP远程访问。

● 设备具备双电源,单台设备具备双10/100/1000M自适应网络接口。

● 32路RJ-45接口的KVM端口,通过CAT5模块连接服务器(本地最远支持50米)。

管理界面

全中文图形管理界面,被控设备缩略图显示,操作界面要直观; 数字用户端图像自动缩放,被控设备操作界面要一目了然;数字用户端要支持全屏显示,远程操作零距离。

高清分辨率

本地用户端视频分辨率最高可达1920 x1440 @ 60Hz;远程用户端视频分辨率最高可达1920 x 1080 @ 60Hz。在不同分辨率服务器之间切换时,自动调节视频大小,无需人工手动调节。

2、三合一液晶kvm


硬件特点

整合KVM控制端与17寸LED液晶显示器于单一滑轨机体内,它通过一组设备(包含LED显示器、键盘、鼠标)实现对1台计算机的操作。

高清分辨率

17”LED TFT 液晶显示屏,高亮度,高清晰,分辨率达1280 x 1024 @60Hz。

支持多国语言键盘

英语、俄文、德语、法语、西班牙语、韩语、瑞典语、意大利语等。

高性能鼠标触摸板

采用触摸板鼠标,高分辨率,高灵敏度。2个功能按键和滚轮功能(触摸板右边横条区域为滚轮功能区)。
