CE680 DVI光纤KVM信号延长器
CE680 DVI光纤KVM信号延长器突破一般DVI标准线缆距离的限制，通过光纤技术延伸高质量音频、视频及控制端信号达600m。单一3.125Gbps光纤连结传送一组本地的视频/音频信号来源(分辨率最高为1920×1200@60Hz，24-bits)。
除了延长键盘及鼠标的操作外，CE680也可双向传输RS-232(高达115kbps)与USB信号。RS-232可连接至串口设备如条形码扫描器；另可通过本地及远程设备的USB Type A端口连接触控屏幕设备，由远程控制端执行操控。
CE680可由本地或远程的控制端(USB键盘、显示器及鼠标)访问电脑系统。此外，通过光纤技术连结远程及本地设备，提供用户更快速简便的安装方式以及更长距离的DVI信号传输 – 达600m。
功能特点
通过远程控制端访问电脑或KVM设备
支持DVI-D接口以及传输DVI Single Link信号
视频分辨分辨率高达1920×1200@60Hz(24位, 3.125Gbps) – 长距离传输高清信号至显示设备，最远可达600m
支持触控屏幕 – 连接一台最高可支持10点触控的触控式屏幕设备(无需安装额外的驱动程序)
双控制端操作- 通过本地及远程控制端(USB键盘、鼠标和显示器)控管您的系统
使用光纤线缆连接本地与远程设备
兼容于HDCP规格
RS-232串口连接端口 – 可连接串口终端机或串口设备，例如触控式屏幕与条形码扫描仪(波特率115200bps)
电脑唤醒功能 – 按下远程设备的前面板按键即可通过本地RS-232唤醒本地的电脑
音频功能 – 支持立体声扬声器与麦克风
可安装于机架上

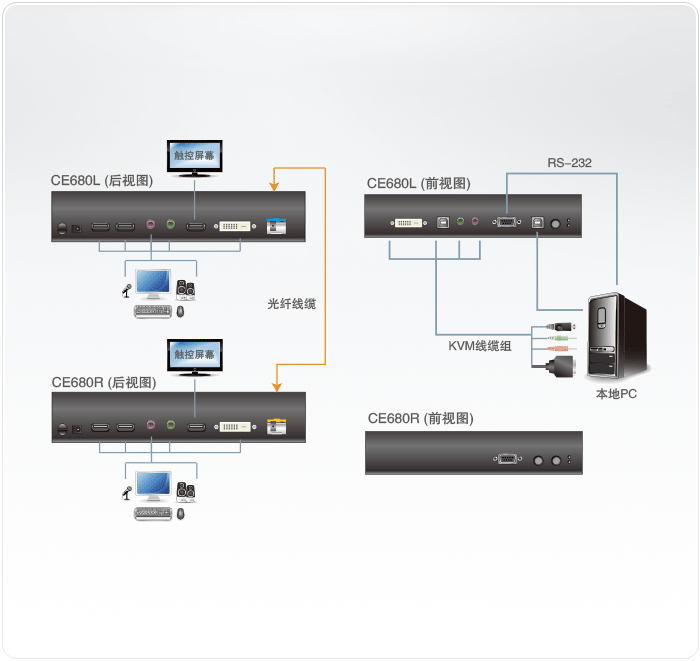

连接拓扑图
技术规格
| 功能 | CE680L | CE680R | ||
| 接口 | 电脑端 | 显示器 | 1 x DVI-D 母头 (白) | N/A |
| 扬声器 | 1 x 迷你立体声插孔 母头 (绿) | N/A | ||
| 麦克风 |
1 x 迷你立体声插孔 母头 (粉红) |
N/A | ||
| USB(键盘 / 鼠标) | 1 x USB Type B 母头 (白) | N/A | ||
| USB (触控屏幕) | 1 x USB Type B 母头 (白) | N/A | ||
| 控制端 | 键盘 | 1 x USB Type A 母头 (白) | ||
| 显示器 | 1 x DVI-D 母头 (白) | |||
| 鼠标 | 1 x USB Type A 母头 (白) | |||
| 扬声器 | 1 x 迷你立体声插孔 母头 (绿) | |||
| 麦克风 | 1 x 迷你立体声插孔 母头 (粉红) | |||
| USB (触控屏幕) | 1 x USB Type A 母头 (白) | |||
| RS-232 | 1 x DB-9 母头 (黑) | 1 x DB-9 公头 (黑) | ||
| 电源 | 1 x DC 插孔 (黑) | |||
| 光纤输入/输出 | 1 x 双向 SFP (LC) | |||
| LED指示灯 | 本地 | 1 (绿) | N/A | |
| 远程 | 1 (绿) | 1 (绿) | ||
| 连线 | 1 (绿) | 1 (绿) | ||
| 按键 | 操作模式按键 | 1 x 按键 | ||
| PC唤醒功能 | N/A | 1 x 按键 | ||
| 光纤 | 操控距离* | 600m 单模光纤 (SM) | ||
| 波长 | 1310/1550 nm , SM | |||
| 数据速率 | 单纤 : 3.125G bps | |||
| 耗电量 | DC5.3V, 10.2W | DC5.3V, 9.0W | ||
| 作业环境 | 操作温度 | 0–50°C | ||
| 储存温度 | -20–60°C | |||
| 湿度 | 0–80% RH, 无凝结 | |||
| 机体属性 | 外壳 | 金属 | ||
| 重量 | 1.10 kg | 1.08 kg | ||
|
尺寸 (长 × 宽 × 高) |
21.50 x 16.29 x 4.18 cm | 21.50 x 16.29 x 4.18 cm | ||
