aten kvm切换器osd菜单操作——CL5708/CL5716

《CL5708/CL5716说明书下载》

OSD概述

屏幕显示菜单(OSD)是鼠标和键盘驱动的菜单，它可以执行电脑的控制和切换操作。

所有步骤都从OSD 主窗口开始。

OSD登录

OSD 加入了双层(管理员∕用户)密码保护系统。OSD 主窗口弹出前，一个登录窗口出现，要求输入密码。如果首次运行 OSD，或者如果未设置密码功能，按[Enter]即可。OSD 主窗口以管理员模式出现。在这种模式下，您有管理员权限，可以使用所有管理员及用户的功能，也可以开始操作(包括授权密码)。如果已经设置密码，则必须提供一个有效的用户名和密码，以访问OSD 主窗口。

OSD热键

也可以按两下[Scroll Lock]，在浏览 CL5708 / CL5716端口显示的时候，在控制端显示OSD。

注意：也可以将OSD热键改为Ctrl键，这样，轻按两下[Ctrl](见第36页的OSD热键)即可。若采用这种方法，必须按同一[Ctrl]键。 【kvm除了通过OSD切换，还可以通过快捷键热键切换，详细查看：kvm切换器如何快速进行热键切换。kvm安装连接方式查看：四合一液晶套件控制平台硬件安装操作说明。】

OSD主窗口

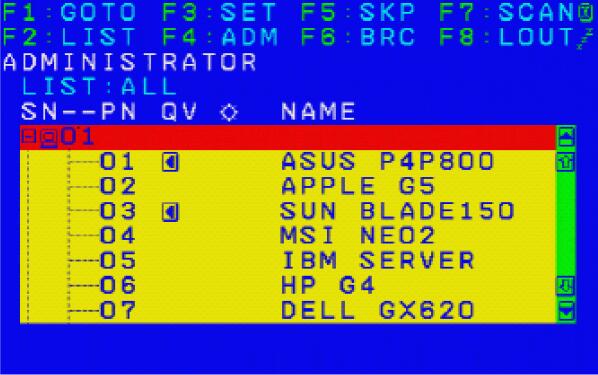

当激活OSD 时，如下窗口出现：

注意：

1. 此图描述的是管理员主窗口。用户主窗口不显示F4和F6功能，因为这是管理员专用窗口，普通用户不能访问。

2. OSD总是以列表视图开始，光亮条停在窗口上次关闭时它所在的位置。

3. 只有管理员为当前登陆用户，将端口设置可访问时，这些端口才可视。

4. 如果端口列表是收缩的，点击切换器号，或移动光亮条到切换器，然后右箭头键，即可扩展列表。同样，要收缩切换器的端口列表，点击切换器号或移动光亮条到切换器，然后左箭头键，即可收缩列表。

OSD主窗口标题

PN	此栏列出设备中所有KVM端口的编号。访问某特定电脑最简单的方法就是点击它，或移动光亮条到此电脑，然后按[Enter]。
QV	如果端口已选作快速浏览扫描(请见第40页的设置快速浏览端口) ，此栏将显示一个箭头。
	电脑电源开启并在线，此栏显示太阳符号。
NAME	如果端口已被命名(请见第40页的编辑端口名)，其名称出现在此栏。

OSD导航

• 如要去掉菜单及禁用 OSD，点击 OSD窗口右上角的 X或按[Esc]。
• 如要退出，点击主窗口顶部的 F8或按[F8]。
• 如要一行一行地上移或下移列表，点击上和下三角符号(▲▼)，或使用上和下箭
• 头键。如果列表选项超出主窗口范围，屏幕则滚动显示。
• 如要一屏一屏地上移或下移列表，点击上和下三角符号( )，或使用[Pg Up]和
• [Pg Dn]键。如果列表选项超出主窗口范围，屏幕则滚动显示。
• 要激活某端口，双击此端口，或移动光亮条到此端口，再按[Enter]。
• 任何操作执行完毕，则顺序回到上一级菜单。
