LCD KVM切换器级联功能

LCD KVM切换器，是新型机房服务器控制平台。作为原本传统四合一LCD KVM是一个不可分割的整体，通常重量约25KG，非常笨重，需由二人合力才能完成安装。设备显示端和KVM之间用一-组线束由坦克链牵引，非常繁杂，又容易卡住。维护必需整机拆卸，运输易损，费用高昂。

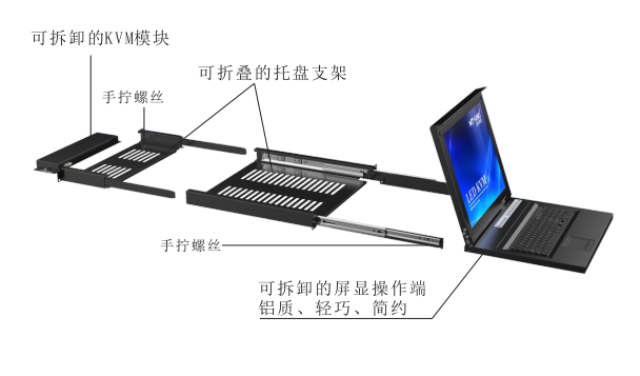

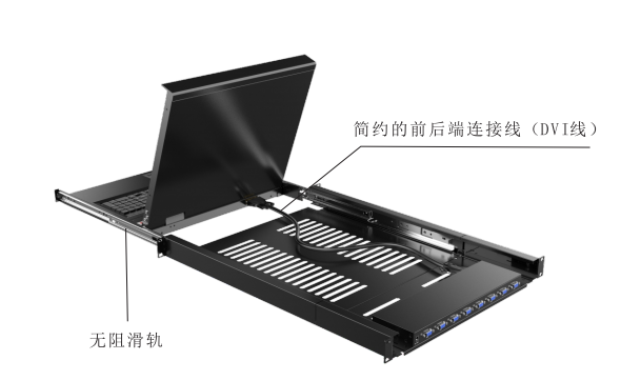

而新型的组合式LED KVM摒弃了传统KVM的缺陷，KVM模块和屏显操作端，与支架托盘可轻松分离。安装由一个人轻松可以完成，维护升级，只要把KVM模块或屏显操作端轻松拆卸，3秒内即可完成。由于很多部件采用铝材，又可折叠，运输非常便捷。

本系列KVM控制平台也具有提高效率、使用简单，易于管理、节约成本、远程管理、环保节能等特点，其高度为标准1U，符合19寸上架结构，节省机柜的85%以上使用空间。采用铝壳，轻易简便，随时提携进出，有良好的防腐蚀性、散热功能。

总之，它和其他四合一带屏KVM切换器相比较的最大优点就是在于他的轻巧便捷。上市一年以来也收到许多买家的褒奖，当然公司并未满足现状，还不断致力于对该产品进行改进，现如今的产品在外观方面做了一些小小的改动，但是功能方面却更加强大。在原有的KVM模块的正面增加了VGA接口和USB接口，这一小小的改动方便了本地的连接控制，可脱离机房的束缚，同时这个VGA接口也可以作为级联的端口来使用。

安装前注意事项:

确保要连接的所有设备都已切断电源，为了保证你的安装不受损坏，请确保所有设备都连接良好，如有需要，可以与销售商索取所有详细支持。

1、需把输出源、输入源、级联线、键盘鼠标线材都连接好。

2、连接好最后接产品自带电源(需要把产品输出输入源，级联线连

接好后再接电源， 以防导致键盘卡死现象)。

3、线材接好并产品通上电后即可开启每台电脑。

4、级联之后，切换方式：面板切换，0SD菜单切换，按键盘

HOME+HOME+Enter激活0SD菜单界面会出现下图所示：

需要控制下一级产品时，按键盘“↓”一直 跳到8/16号接口,按键盘“+”号，就可以控制第二级产品，需返回控制第一级产品时需0SD菜单指示“0.1. SERVER-01″这个位置，按键盘键盘“-”号就可以了

注:级联时必须每台级联产品都需接产品自带电源，产品的每个输入口都可以当做是级联端口，最多级联2级，(级联会占掉一个输入口)

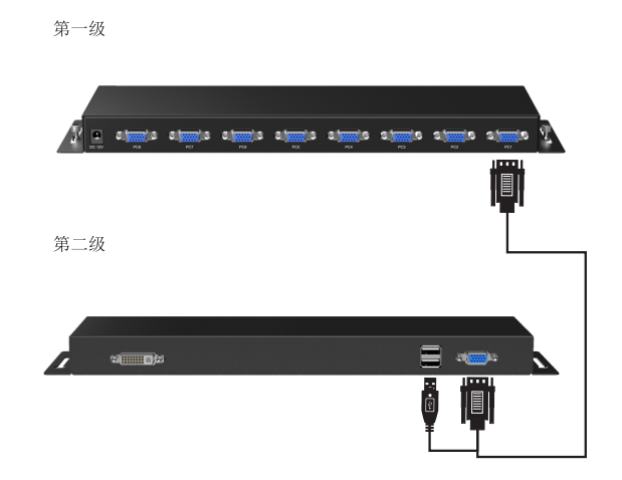

8口组合式KVM切换器级联示意图：

1708ul级联示意图(注：1708ul级联可接56台电脑)

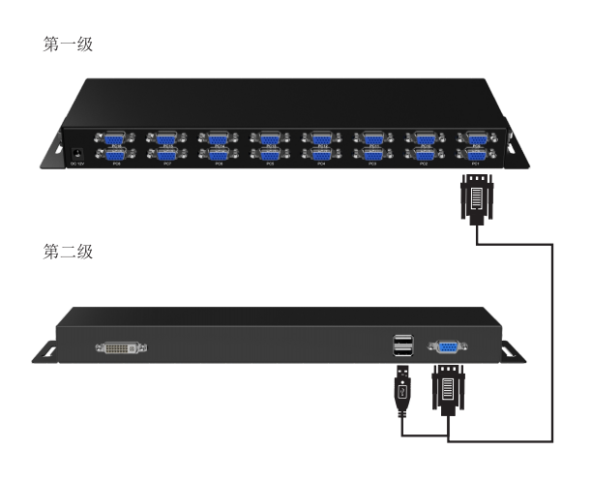

16口组合式KVM切换器级联示意：

1716ul级联示意图(注：1716ul级联可接240台电脑)

温馨提示：注意接线顺序，如果接反可能导致产品烧坏现象，后果自负
