选择服务器机柜的方法和原则
我们知道,机柜产品包括服务器与网络机柜、机架和电缆管理等组件,但是在其中的相关配件也有很多,如机柜门、支撑脚等,在什么情况下选择什么样的配件也是令用户头痛的问题。通过回答以上问题,台达公司结合其机柜机架解决方案产品,对这个问题作一个介绍,以供参考。
一、根据机械要求选择机柜
1、机柜框架的承重选择标准
传统网络机柜承重较轻,而服务器机柜承重较大,因此在承重设计上是不同的,这一点需要注意。但在台达公司,充分理解客服应用以及特殊结构设计,将网络机柜与服务器机柜溶为一体,不仅可以满足服务器使用要求,而且可以满足大量布线的需求。
我们现在常用的服务器的重量一般在20~25Kg,在一个42U的机柜中安装中服务器,建议选择承重能力达1000公斤以上服务器机柜。
2、机柜深度及宽度选择标准
根据经验,选择机柜深度时应在设备深度的基础上再加上200mm。例如,HP ProLiant DL165G5服务器的深度为682mm。加上200mm则为882mm。因此,至少需选择深度为1000m的机柜。注意:尽管HPDL165G5服务器深度只有682mm,也不能选择深800mm的机柜。虽然该HP服务器的深度不足800mm,但800mm深的机柜无法为安装在机柜后部的电缆管理和配电单元提供充足的空间。
如果要在同一机柜中安装不同型号的设备,在选择机柜深度时,必须以最大深度的设备为准。针对这一点,台达的服务器机柜中配有多个安装位,用户可调节其后部安装导轨,以便将服务器按不同深度安装在同一机柜中。这种设计为混装和匹配有源设备提供了极大的灵活性。
根据经验,选择机柜宽度时,800mm宽的机柜将提供更多的线缆管理空间。图2是台达600mm宽的网络机柜一侧提供2in/50mm的电缆管理空间,这是因为19in的垂直安装导轨并不位于中间。800mm宽的机柜两侧均有4.8in/123mm宽的电缆管理空间。

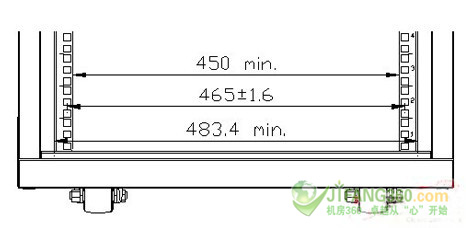

图1.600mm机柜内部尺寸
二、基于功率和冷却要求选择机柜
今天的数据中心,功率密度与日俱增,热密度也同样如此。如今配有四核处理器的1U机架型服务器,在峰值负载时的功耗超过650W,如DellTMPE2950III或HPDL165G5。功率和冷却是数据中心管理人员的头等大事之一。电子设备消耗1W电力时,同时会产生1W的热量,而这些热量是必须消除的。因此,选择机柜除了要注意其机械性能之外,对于机柜的散热和冷却性也要有较高的要求,以满足于数据中心的绿色节能目的。

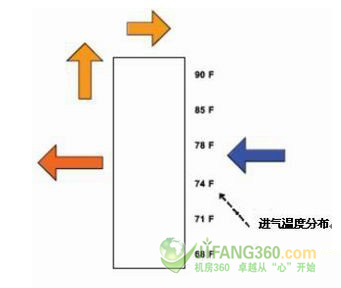

假设采用热信道–冷信道设计及活动地板,将进气温度维持在18~27oC的范围之内。(此处温度范围引自《美国采暖、冷却与空调工程师协会(ASHRAE)技术委员会9.9数据处理环境散热指南》(2004)。进气温度如图2所示

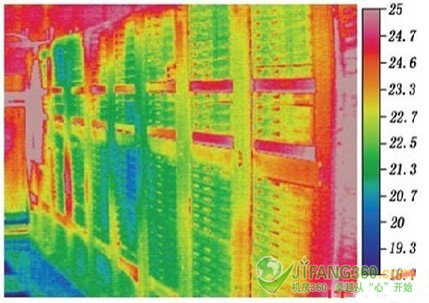

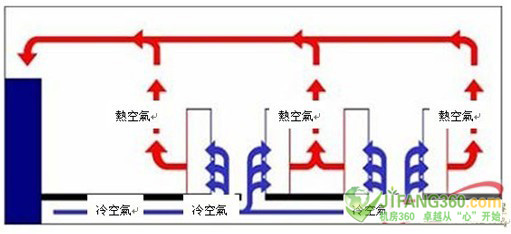

实际应用中,散热管理不善的传统机柜的进气温度可能发生不利变化,如图3所示。应而在数据中难免出现局部热点问题如图4所示,热成像照片中红色部位均为高温度部位。
通过以上的简单介绍,希望使读者能够了解到在数据中心机柜选择方面的一些方法和原则,尽管各个品牌厂家产品不同,可谓是各有特色,但总不出在这些点上的特色设计和构想。
来源:机房360
